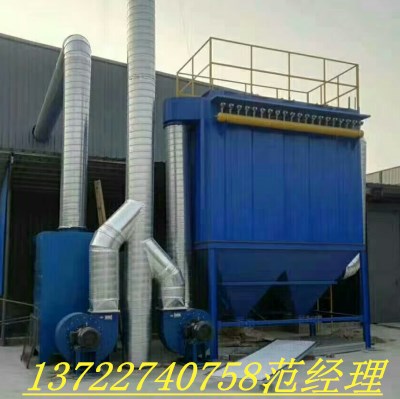

中频炉布袋除尘器设计方案

 中频炉除尘器是用来处理中频电炉,矿热炉,各种电炉及精炼炉冶炼时的烟气的,其处理高温烟气能力强,净化效率高,占地面积小,滤袋长,全自动PLC控制系统控制,入口有火花捕集器和超温警报装置,并配有气动冷阀自动开启和关闭,以免高温烟气烧毁滤袋,整套除尘系统自动化程度高。

中频炉除尘器由壳体、滤袋(中高温滤袋)、灰斗、排灰装置、支架和脉冲清灰系统等部分组成。当含尘气体从进风口进入收尘器后,首先碰到进风口中间的斜隔板,气流便转向流入灰斗,同时气流速度变慢,由于重力沉降作用,使气体中粗颗粒粉尘直接落入灰斗,起到预收尘的作用。进入灰斗的气流随后折而向上,经过内部装有金属骨架的滤袋,粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部的清洁室,汇集到出风管排出。
中频电炉除尘器设备特点分析:
1、采用脉冲喷吹清灰技术,清灰能力强,除尘效率高,排放浓度低,漏风率小,能耗少,钢耗少,占地面积少,运行稳定可靠,经济效益好。适用于冶金、建材、机械、化工、电力、轻工行业的烟气除尘。
2、箱体采用气密性设计,密封性好,检查门用优良的密封材料,制作过程中以煤油检漏,漏风率很低。
3、进、出口风道布置紧凑,气流阻力小。
4、脉冲布袋除尘器采用分室停风脉冲喷吹清灰,清灰周期长,消耗低,可成倍提高滤袋与阀片的寿命。
5、可实现不停机换除尘器布袋,检修不影响设备正常运行。
6、采用上部抽除尘器布袋方式,换袋的操作便捷。
中频炉除尘器风量的计算
【一】根据工艺条件估算烟气平均温度。
【二】根据烟气成份计算成份的热容量。
【三】根据铁水兑倒方式,铁水流程远近,铁水流的大小和铁水的温度等因素,估算出烟气的上升速度和烟柱的截面积。
【四】国内外电炉的实测资料。
【五】我公司在冶金烟尘治理长期积累的经验。
【六】根据罩形确定罩形系数。
【七】通过罩口截面积流速和换气次数校校处理风量。
